8.0.1 Valmistautuminen

Avaa pgAdmin selaimeen ja kirjaudu sisään. Avaa Query Tool (Valitse trainingdatabase -> Ylhäältä Tools -> Query Tool). Käytössä tulee olla myös web-selain, joka mahdollistaa pääsyn Maanmittauslaitoksen koordinaattien muunnospalveluun.

8.0.2 Käytettäviä funktioita

Tässä harjoituksessa koordinaattien konversioihin ja muunnoksiin voidaan käyttää mm. seuraavia funktioita:

8.1 Harjoitus 7.1: Koordinaattipisteen konversio

Muodosta maantieteellisistä ETRS89-koordinaateista (EPSG:4258) 24.3953148 (pituusaste) ja 60.2174696 (leveysaste) Kallion kirkkoa vastaava PostGISin koordinaattipiste:

SELECT
ST_GeomFromText('POINT(24.3953148 60.2174696)', 4258);

8.2 Harjoitus 7.2: Koordinaattimuunnos

Tee Kallion kirkon koordinaatteille konversio ETRS-TM35FIN-koordinaattijärjestelmään (EPSG:3067) hyödyntämällä ST_Transform-funktiota.

SELECT
...

-- täydennä oikeat funktiot vinkkien perusteella.
-- täydennä lähto- ja tavoitekoordinaattijärjestelmät '...'- kohtiin
SELECT
geometria_tekstinä(koordinaattimuunnos(luo_geometria_tekstistä('POINT(24.3953148 60.2174696)', ...), ...));

SELECT
ST_asText(ST_Transform(ST_GeomFromText('POINT(24.3953148 60.2174696)', 4258), 3067));

Tuloksena pitäisi tulla seuraavat koordinaattipisteet EPSG:3067-koordinaattijärjestelmässä:

0101000020FB0B0000BE87BABAC1B515411865678EF3795941

tai selväkielisemmin:

POINT(355696.432352181 6678478.22506072)

8.3 Harjoitus 7.3: Koordinaattimuunnosten vertailu

Tee seuraavaksi Kallion kirkon koordinaateille muunnos KKJ2-koordinaattijärjestelmään (EPSG:2392).

SELECT
...

-- täydennä oikeat funktiot vinkkien perusteella.
-- täydennä lähto- ja tavoitekoordinaattijärjestelmät '...'- kohtiin
SELECT
geometria_tekstinä(koordinaattimuunnos(luo_geometria_tekstistä('POINT(24.3953148 60.2174696)', ...), ...));

SELECT
ST_asText(ST_Transform(ST_GeomFromText('POINT(24.3953148 60.2174696)', 4258), 2392));

Tuloksen pitäisi olla:

POINT(2522091.99236457 6678507.76432921)

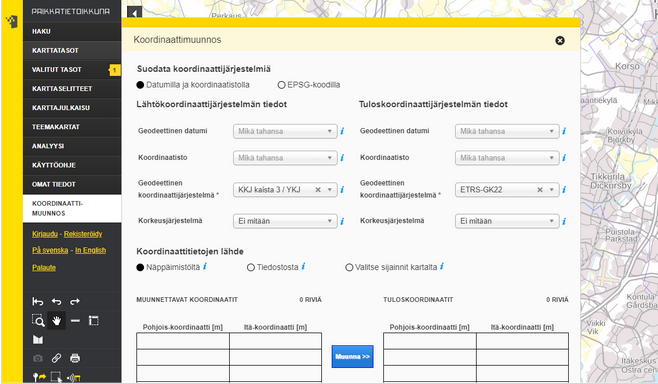

Vertaa saatuja koordinaattiarvoja Maanmittauslaitoksen ylläpitämän koordinaattimuunnospalvelun koordinaatteihin. Koordinaattimuunnostoiminto löytyy Paikkatietoikkunan vasemman reunan valikosta nimellä Koordinaattimuunnos.

Huomaa, että EPSG:4258- ja EPSG:3067-koordinaattijärjestelmien välillä tehtiin koordinaattikonversio, eikä PostGIS:n ja MML:n laskennassa ole oleellista eroa.

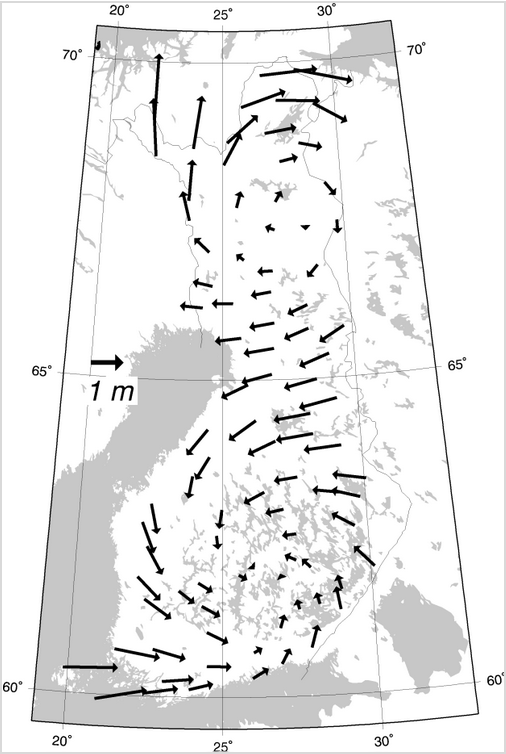

Tehdään koordinaattimuunnos EPSG:4258- ja EPSG:2392-koordinaattijärjestelmien välillä. Ero PostGISin ja Maanmittauslaitoksen laskemien koordinaattien välillä on merkittävämpi:

SELECT
srid, proj4text
FROM
spatial_ref_sys
WHERE
srid = 2392;

8.4 Harjoitus 7.4: Koordinaattijärjestelmien määrittelyt

Tarkista mitkä määrittelyt koulutuksessa käytettävässä tietokannassa on ETRS-GK24FIN -koordinaattijärjestelmälle.

Tutki ensin spatial_ref_sys-taulun kenttiä. Päättele mistä kentästä voi löytyä tiedot koordinaattijärjestelmän tiedoista. Käytä LIKE-operaattoria.

SELECT ...
FROM
...
WHERE
...

SELECT *
FROM
spatial_ref_sys
WHERE
"srtext" LIKE '...';
-- täydennä '...' kohtaan arvo siten, että kysely palauttaa
-- ETRS-GK24FIN- koordinaattijärjestelmän määritelmän.

SELECT *
FROM
spatial_ref_sys
WHERE
"srtext" LIKE '%ETRS-GK24FIN%';

8.5 Harjoitus 7.5: Koordinaattijärjestelmien vertailu

Mitä eroja on EPSG:3131- ja EPSG:3879-koordinaattijärjestelmillä?

SELECT
...
FROM
...
WHERE
...

-- Missä sarakkeessa on EPSG- koodit?
SELECT
..., proj4text
FROM
spatial_ref_sys
WHERE
... in (3132, 3879);
-- Valitse EPSG-koodin perusteella

SELECT
srid, proj4text
FROM
spatial_ref_sys
WHERE
srid in (3132, 3879);

8.6 Harjoitus 7.6: Uuden paikkatietotaulun luominen

Luodaan tietokantaan uusi paikkatietotaulu, jossa on geometria-kenttä, jonka koordinaattijärjestelmä on WGS84. Luodaan tauluun neljä kenttää (gid, name, ICAO, geom):

DROP TABLE IF EXISTS air_geom;

CREATE TABLE air_geom
(
    gid    serial PRIMARY KEY,
    name    varchar(254),
    ICAO    varchar(254),
    geom    geometry(Point,4326)
);

Luetaan airports-taulusta tiedot uuden taulun kenttiin. Muodostetaan ensin SELECT-lauseke, niin voidaan varmistua, että tietojen sisäänluku onnistuu.

INSERT INTO
air_geom(geom, name, ICAO)
SELECT
ST_GeomFromText('POINT(' || airports.longitude|| ' ' || airports.latitude||')',4326),
airports.name, airports.icao_code
FROM
airports;

Kahdella putkimerkillä || yhdistetään tekstiä.

8.7 Harjoitus 7.7: Toisen geometriakentän lisääminen

Lisätään vielä tehtyyn tauluun toinen geometria-kenttä, jonka koordinaattijärjestelmä on EPSG:3857:

ALTER TABLE
air_geom
ADD COLUMN
geom3857 geometry(Point,3857);

8.8 Harjoitus 7.8: Muunnoksen tallennus geometriakenttään

Luodaan uuteen geometria-kenttään uudet koordinaattipisteet airports-taulusta:

UPDATE
air_geom
SET
geom3857 = ST_Transform(geom, 3857);

Jos komennon ajo ei mene läpi, kuinka ratkaisisit ongelman?

Tutustu lentokenttäaineistoon ja etsi virheilmoituksen tuottavat tietue. Kannattaa tutkia minkä alueen kuvaamiseen EPSG:3857-koordinaattijärjestelmä on suunnattu esimerkiksi täältä.

SELECT ...
FROM
...
WHERE
...

SELECT *
FROM
air_geom
WHERE
y-koordinaatti(geom) < ...;
-- Millä PostGIS- funktiolla saat palautettua y- koordinaatin?
-- täydennä sopiva arvo '...'- kohtaan.

SELECT *
FROM
air_geom
WHERE
ST_Y(geom) < -85.06;

Paikannattuasi ongelman, korjaa se (jätä ongelman aiheuttava lentokenttä air_geom-taulun kentän päivityskomennon ulkopuolelle).

SELECT gid,name,icao,ST_asText(geom)
FROM air_geom
WHERE ST_Y(geom) = -90;

UPDATE air_geom
SET geom3857 = ST_Transform(geom,3857)
WHERE ...;
-- karsi ongelman aiheuttava tietue pois

SELECT gid,name,icao,ST_asText(geom)
FROM air_geom
WHERE ST_Y(geom) = -90;

UPDATE air_geom
SET geom3857 = ST_Transform(geom,3857)
WHERE icao != 'NZSP';

Ratkaistuasi ongelman, tarkista tulos QGIS-ohjelmiston avulla.
